【入門】コンデンサの仕組み

目次
1.はじめに
2.コンデンサの概要
　2.1.コンデンサの基本的な仕組み
3.コンデンサの種類と用途
　3.1.電解コンデンサ
　3.2.フィルムコンデンサ
　3.3.セラミックコンデンサ
4.コンデンサの主要な使いかた
　4.1.デカップリング
　4.2.フィルタリング回路
　4.3.タイミング回路
5.コンデンサの選定プロセス
6.まとめ

1. はじめに

電子工作の世界では、コンデンサという部品がさまざまな回路で使われています。しかし、電子工作初心者にとっては「コンデンサって何のために使うの？」と疑問を持つかもしれません。コンデンサは電気を蓄えたり、回路の電圧を安定させたりする重要な役割を持っています。この記事では、コンデンサの仕組みや使い方を初心者向けに解説します。

2. コンデンサの概要

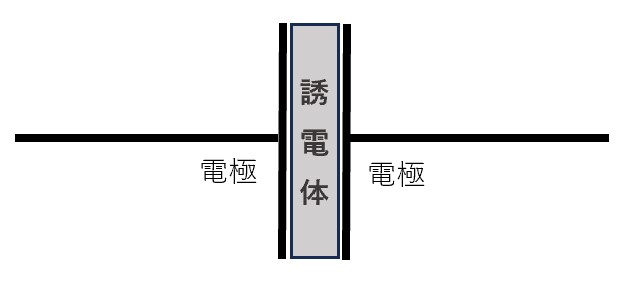

コンデンサは、電気を一時的に蓄えることができる部品です。構造としては、2枚の金属板（電極）の間に絶縁体（誘電体）を挟んだシンプルな作りです。この絶縁体のおかげで電気を「溜める」ことができ、必要に応じて回路に電気を放出することが可能です。

2.1 コンデンサの基本的な仕組み

コンデンサには電極と誘電体があり、電圧がかかると電極に電荷がたまります(充電)。電圧が取り除かれると、この電荷が放電され、回路内の電流として流れることになります(放電)。これにより、電源が瞬間的に不足した場合などに電気を供給することができます。

3. コンデンサの種類と用途

コンデンサにはさまざまな種類があり、用途によって使い分けられます。以下に代表的な種類を紹介します。

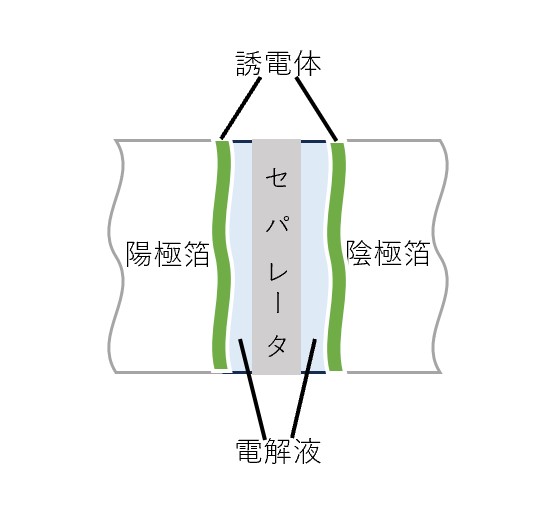

3.1 電解コンデンサ

電解コンデンサは、大きな容量が特徴です。電源回路や音響機器のデカップリング用途など、電圧の変動を抑えるために使用されます。ただし、極性（プラスとマイナス）があるため、接続する際には注意が必要です。

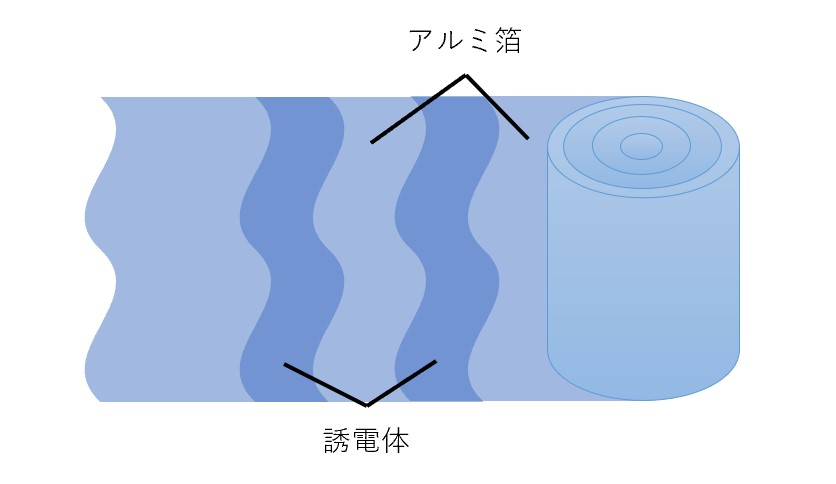

3.2 フィルムコンデンサ

フィルムコンデンサは安定性が高く、温度変化に強い特徴があります。そのため、オーディオ機器などの信号処理回路で使用されます。また、長寿命であるため、安定した性能を長期間にわたって提供します。

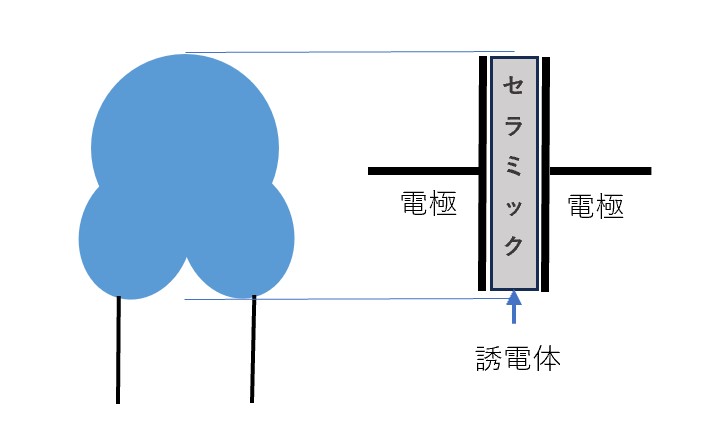

3.3 セラミックコンデンサ

セラミックコンデンサは小型で、ノイズ除去や高周波対応の用途に使用されます。回路の一部として必要な小容量のデカップリングやフィルタリングに最適です。

4. コンデンサの主要な使い方

コンデンサは主に以下の用途で使われます。

4.1 デカップリング（バイパス）用途

デカップリングコンデンサは、電源ラインのノイズを除去し、安定した電圧供給を確保するために使用されます。通常、ICやマイクロコントローラの近くに設置され、0.1μFや1μFの小容量のコンデンサが一般的です。

4.2 フィルタリング

フィルタリング用途では、高周波ノイズを除去し、信号の安定化を図ります。オーディオ機器や通信機器で、音質や信号品質を向上させるために使われます。

4.3 タイミング回路

コンデンサをタイミング回路に使用することで、電流の流れる時間を調整できます。例えば、LEDの点灯タイミングや、特定の時間に動作する回路を作るときに使用されます。コンデンサの容量と抵抗を組み合わせることで、タイミングの長さを制御できます。

5. コンデンサの選定プロセス

コンデンサを選ぶときには、以下の要素を考慮することが大切です。

1. 用途に応じた容量の選択：デカップリング用には小容量、電源平滑用には大容量を選びます。
2. 耐圧の確認：回路の電圧よりも余裕を持って耐圧を選ぶことで、安全性を確保します。
3. 種類の確認：用途に合わせて電解、フィルム、セラミックのいずれかを選択します。

6. まとめ

コンデンサは、電気を一時的に蓄えることで、電源安定化やノイズ除去、タイミング調整などに役立ちます。さまざまな用途や種類があるため、回路の目的に応じて最適なものを選ぶことが重要です。基本を理解することで、電子工作の幅が広がり、より複雑な回路を作成できるようになるでしょう。
