1. はじめに

皆さんは、電子回路の設計や組み立てにおいて「インダクタ」を使ったことがありますか？インダクタは、電子回路で欠かせない役割を果たす重要な部品の一つです。本記事では、初心者向けにインダクタの基本的な概念、実際の回路での使用例を交えて解説し、電子回路におけるインダクタの重要性を紹介します。インダクタの選び方や、使用時の注意点も取り上げ、実践的な知識を学んでいきましょう。

2. インダクタとは何か？

インダクタは、電流が流れると磁場を作り、電流の変化に抵抗する部品です。この性質を利用して、エネルギーを一時的に磁気エネルギーとして蓄えたり、ノイズを除去したりします。インダクタは巻き線（コイル）で構成され、電流が変化するとその巻き線に誘導起電力が生じます。この特性は、スイッチング電源やノイズフィルタリングで重要な役割を果たします。

実際の使用例

スイッチング電源：スイッチング電源回路では、インダクタが電流を蓄えたり放出することで、電圧の安定化に貢献します。例えば、パソコンやスマートフォンの充電器では、この技術が活用されています。

3. インダクタの機能

インダクタの主要な機能は、電流の変化に抵抗し、エネルギーを蓄えることです。これにより、以下のような機能を実現します。

フィルタリング：高周波成分をブロックし、低周波成分のみを通すフィルタ回路で使われます。電源回路では、インダクタがリップル電圧を抑制し、安定した出力を提供します。

エネルギー蓄積と放出：スイッチングレギュレータやDC-DCコンバータにおいて、インダクタはエネルギーを蓄え、効率的な電力変換を可能にします。

実際の使用例

DC-DCコンバータ：リチウムイオンバッテリーを使ったデバイスで、インダクタを用いて電圧を調整し、安定した電力供給を行います。

4. インダクタの種類と応用例

インダクタにはさまざまな種類があり、それぞれの特性に応じて使い分けられます。以下に代表的な種類とその応用例を紹介します。

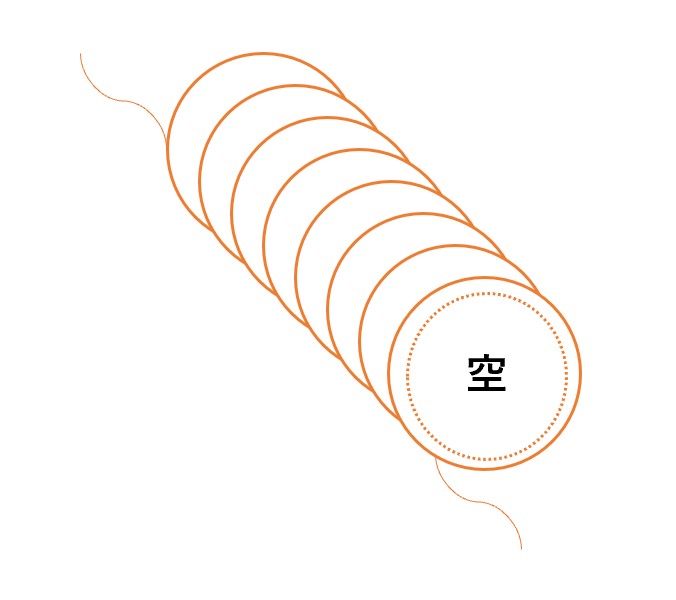

空芯インダクタ

磁性体を使わず、空気をコアとするインダクタです。高周波回路やアンテナ回路に適しています。
例：FMラジオのアンテナ回路。

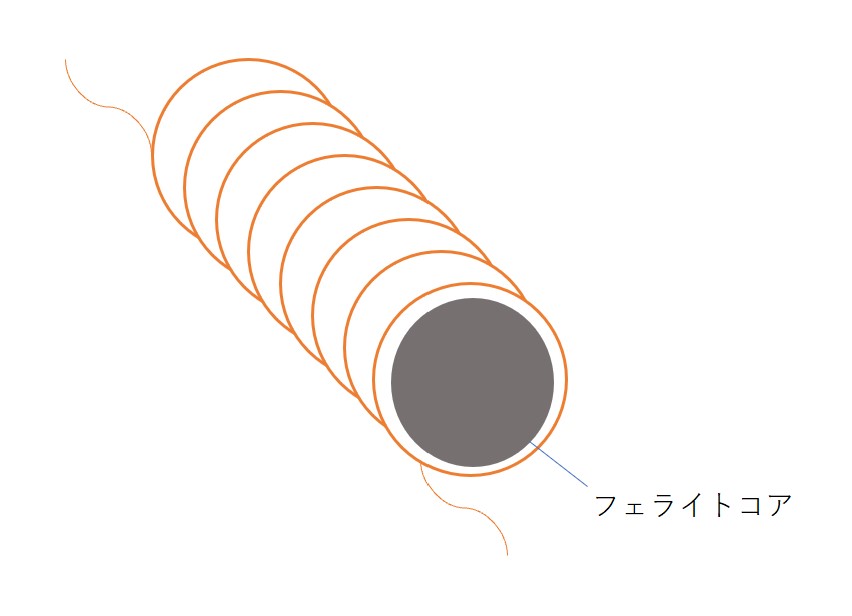

フェライトコアインダクタ

フェライトコアを使用し、電源回路やノイズフィルタに適しています。
例：パソコンの電源回路や家電製品のノイズ除去。

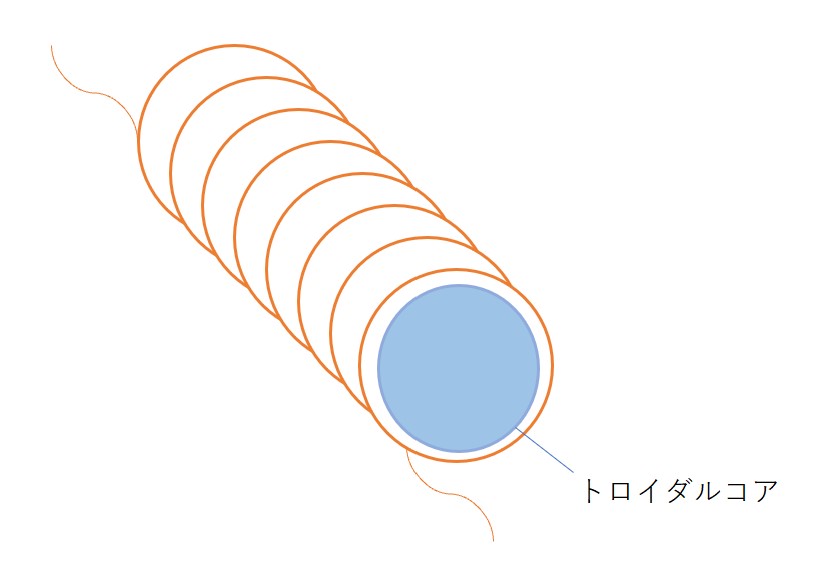

トロイダルインダクタ

トロイド型のコアを持ち、エネルギー損失が少なく効率的です。
例：オーディオアンプやパワーサプライの回路。

実際の使用例

ノイズフィルタ：フェライトコアインダクタは、デバイスから発生する高周波ノイズを除去し、他の機器への干渉を防ぎます。

5. インダクタの選び方

インダクタを選ぶ際には、以下のポイントを参考にしてください。

インダクタンス値：フィルタ回路や共振回路で効果的に動作するために適切なインダクタンス値を選びます。

電流容量：最大電流に耐えられるインダクタを選ぶことが必要です。

周波数特性：使用する回路の動作周波数に適したインダクタを選ぶ。高周波回路では空芯インダクタが有効です。

サイズと物理的制約：プロジェクトに適したサイズのインダクタを選びます。

実際の使用例

ドローンの電源管理：軽量で高効率なトロイダルコアインダクタを使用し、バッテリーの電源を効率的に変換します。

6. インダクタ使用時の注意点

インダクタを使用する際には、以下の点に注意してください。

過電流による破損：定格電流を超えると、インダクタが過熱し破損する可能性があります。

誤ったインダクタンス値の選択：フィルタや共振回路で誤ったインダクタンス値を使用すると、回路が正常に動作しません。

ノイズの発生：外部の電磁波による干渉を防ぐために、適切なシールドや配置が重要です。

7. まとめ

この記事では、インダクタの基本的な機能とその役割、さまざまな種類と使用例、選び方のポイントについて解説しました。インダクタは、電流の変化に対してエネルギーを蓄える重要な電子部品であり、多くのプロジェクトで欠かせません。これらの知識を基に、インダクタを活用して高度な電子回路の設計に挑戦してみてください。
