1. はじめに
電子工作において、コンデンサの種類の多さに戸惑うことは少なくありません。特にセラミックコンデンサは、サイズ、容量、温度特性などが多様で、選び方には注意が必要です。この記事では、セラミックコンデンサの基礎知識から、電子工作に最適なコンデンサを選ぶためのポイントまでを解説し、実際の使用例も交えて深く掘り下げます。これを通じて、セラミックコンデンサ選びのコツを身につけましょう。
2. セラミックコンデンサの概要
セラミックコンデンサは、誘電体にセラミック材料を用い、優れた温度特性を持つため、小型電子機器や高周波回路に適しています。
また、高い温度耐性を持ち、長期間にわたって安定した性能を発揮する特徴があるため、安定性や小型化が求められるアプリケーションで広く使用されています。
2.1 異なるタイプのセラミックコンデンサ
セラミックコンデンサには主に2つのタイプがあります。
クラス1コンデンサ
高精度で低損失の特性を持ち、温度変化に対して安定した性能を発揮。発振器や高周波回路など、精度が求められる用途に適しています。
クラス2コンデンサ
クラス1よりも大容量だが、温度変化に敏感で損失が大きい。バイパスやデカップリング用途に広く使用されます。
3. セラミックコンデンサを選ぶ際の考慮事項
セラミックコンデンサを選ぶ際には、用途に応じて以下の要素を考慮することが重要です。
3.1 容量や耐圧の選び方
容量は回路の特性に応じて選定します。デカップリング用途では0.01μFから0.1μF、フィルタリング回路には大容量のコンデンサが適しています。耐圧は使用する電圧の1.5倍以上のマージンを取ることが推奨されます。
3.2 温度安定性の確認方法
クラス1コンデンサは温度変化に非常に強く、±30ppm/°Cの温度係数を持ちます。高精度が求められる回路にはクラス1を選びましょう。一方、クラス2は容量が大きいが、温度変動に対しては不安定です。
3.3 サイズの適切な選択
小型化が進むデバイスでは、より小さなコンデンサが求められますが、容量や耐圧が制限されるため、回路設計に応じた最適なバランスを見つけることが重要です。
4. プロジェクトでセラミックコンデンサを使用する際のヒント
セラミックコンデンサの選び方や他のコンデンサとの比較についても理解しておく必要があります。
4.1 他のコンデンサとの比較
セラミックコンデンサは、アルミ電解コンデンサやフィルムコンデンサに比べて小型で、低ESRを持つため特定のアプリケーションで優れた性能を発揮します。しかし、大容量が必要な用途には向いていません。
4.2 実際の電子回路での使用例
セラミックコンデンサは、デカップリング、フィルタリング、発振、タイミング回路など、さまざまな用途で使用されます。

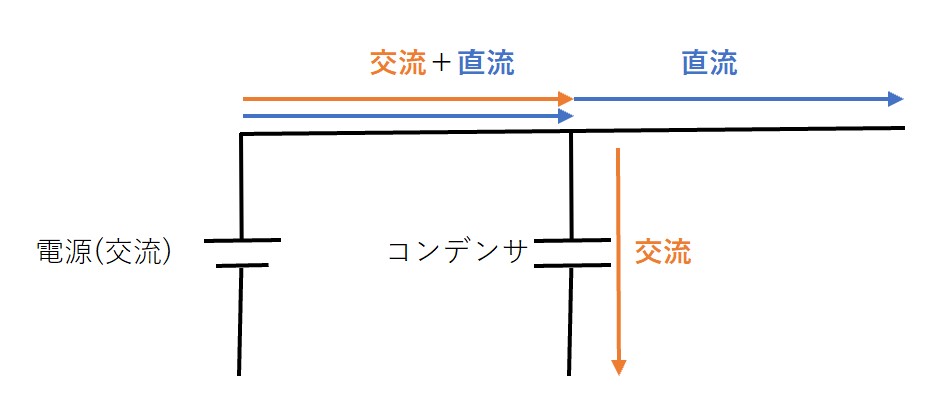

- デカップリングコンデンサ：電源ラインの安定化に使用され、0.01μFや0.1μFの小容量がよく用いられます。交流＋直列の成分が混じった電源から直流成分を取り出すことができます。

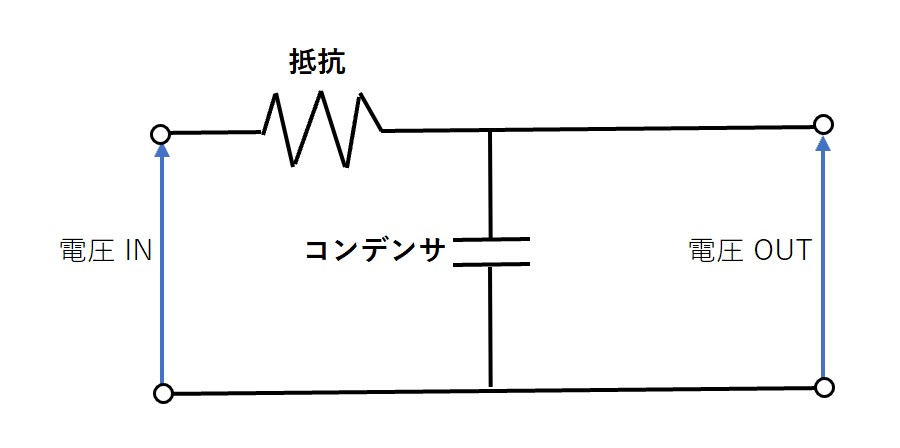

- フィルタ回路：高周波ノイズ除去や音質改善に役立ちます。
- 発振回路：クリスタルオシレータ回路での周波数安定化に貢献します。発展的な内容になりますが、興味があればこちらのリンクが参考になります。
5. セラミックコンデンサの選定プロセス
セラミックコンデンサを選定する際のステップは以下の通りです。
- 用途を明確にし、容量や耐圧を決定します。
- 温度特性を確認し、必要に応じてクラス1またはクラス2を選びます。
- サイズを考慮し、回路基板に合ったコンデンサを選びます。
6. まとめ
セラミックコンデンサは、その安定性、小型性、汎用性により、電子工作で不可欠な部品です。用途や回路の要件に応じて、容量、耐圧、温度特性、サイズを考慮し、最適なコンデンサを選びましょう。
