【入門】タンタルコンデンサってなに？

目次
1. タンタルコンデンサとは何か？
2. タンタルコンデンサの基本構造
3. タンタルコンデンサの特徴とメリット
　3.1. 高容量密度
　3.2. 耐久性と信頼性
　3.3. 極性がある
　3.4. 低ESR（等価直列抵抗）
4. タンタルコンデンサの使い方と注意点
　4.1. 極性の確認
　4.2. 適切な容量の選択
　4.3. 静電気による破壊の防止
5. タンタルコンデンサを活用した電子工作のアイデア
　5.1. 電源回路の安定化
　5.2. マイクロコントローラーのリセット回路
　5.3. ノイズフィルタリング
　5.4. ソーラーパネルの陰影補正回路
6. より効率的な電子工作を実現するためのコツ
7. まとめ

1. タンタルコンデンサとは何か？

こんにちは、電子工作初心者の皆さん！電子回路を組む際、信号の安定化やノイズ対策は非常に重要です。今回はその対策に欠かせない電子部品「タンタルコンデンサ」について、基本から応用までを詳しく解説していきます。タンタルコンデンサの特徴、利点、注意点、そして具体的な使用例を理解することで、より効率的で安定した電子工作を目指しましょう。

2. タンタルコンデンサの基本構造

タンタルコンデンサは、酸化タンタルを誘電体として使用し、タンタル金属が正極として機能します。この構造により、他のコンデンサ（アルミ電解コンデンサなど）に比べて高い容量密度を実現し、小型ながらも大きな電荷を蓄えることが可能です。

3. タンタルコンデンサの特徴とメリット

3.1. 高容量密度

タンタルコンデンサは小型でありながら高い容量密度を誇ります。これにより、限られたスペースで効率的に大きな電荷を蓄えることができるため、スマートフォンやノートパソコンのようなコンパクトなデバイスに最適です。

3.2. 耐久性と信頼性

タンタルコンデンサは長寿命で安定した性能を持ち、高温環境や高周波状況でもその性能を保持します。過酷な条件下での使用に適しています。

3.3. 極性がある

タンタルコンデンサは極性を持つため、接続する際に正極と負極を間違えると破損や回路故障の原因となります。極性を必ず確認しましょう。

3.4. 低ESR（等価直列抵抗）

低ESRであるため、リップル電流の減少や信号のスムーズな処理が可能です。電源回路での使用では、エネルギー効率を高め、安定した供給を実現します。

4. タンタルコンデンサの使い方と注意点

4.1. 極性の確認

タンタルコンデンサは極性を持つため、回路に接続する際には正極（＋）と負極（−）を確認してください。極性を間違えると、最悪の場合コンデンサが破裂することがあります。

4.2. 適切な容量の選択

タンタルコンデンサにはさまざまな容量が用意されています。回路設計時には、必要な電荷量と電圧に基づいて適切な容量を選択しましょう。

4.3. 静電気による破壊の防止

タンタルコンデンサは静電気に弱いため、取り扱い時には静電気防止対策が必須です。静電気防止リストバンドやアース接続されたマットを使用しましょう。

5. タンタルコンデンサを活用した回路の例

5.1. 電源回路の安定化

タンタルコンデンサをパワーアンプやオーディオ回路の電源回路に使うことで、リップル電流を安定させ、クリアな音質を実現します。

5.2. マイクロコントローラーのリセット回路

タンタルコンデンサは、マイクロコントローラーのリセット回路において電圧変動を防ぎ、安定した動作を確保します。

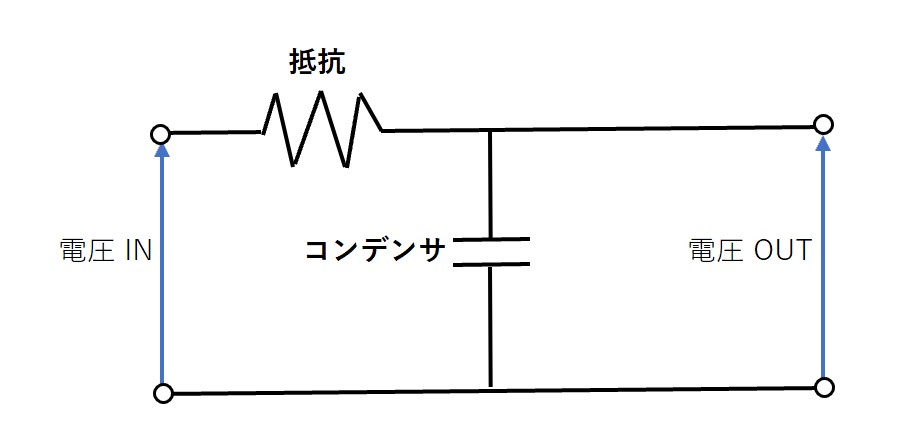

5.3. ノイズフィルタリング

モータードライバー回路や高周波回路で、タンタルコンデンサはノイズを除去し、回路の安定動作をサポートします。

5.4. ソーラーパネルの陰影補正回路

ソーラーパネル使用時の電力供給が不安定になる状況でも、タンタルコンデンサで電力供給を補い、安定化を図ります。

6. より効率的な電子工作を実現するためのコツ

1. 適切な容量と電圧を選定することが回路の安定性を向上させます。

2. 極性を確認し、誤接続を防ぐことで、誤動作や破損を回避します。

3. 静電気防止対策を徹底することで、部品の長寿命化を実現します。

7. まとめ

タンタルコンデンサは、小型軽量で高い容量密度を持つため、スペースの限られたデバイスや電源回路において非常に重要な部品です。信頼性と耐久性が高く、さまざまな電子工作プロジェクトで活用できるため、タンタルコンデンサをうまく使いこなして、効率的な電子工作を楽しんでください。
